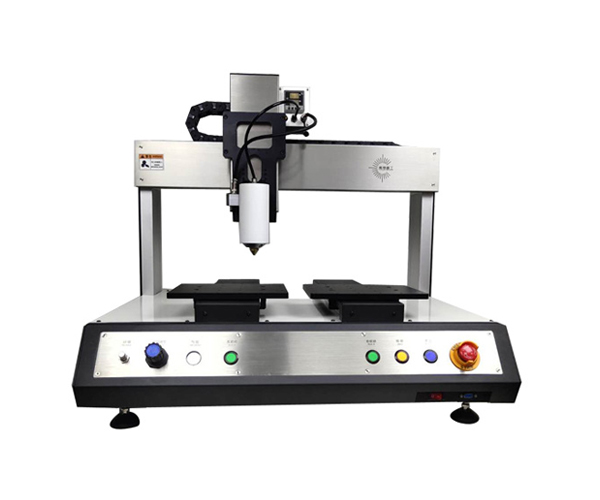

产品名称:YD-500B 桌面式三轴自动点胶机

适用流体点胶,例如: UV胶、AB胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝固定剂等


LCD密封胶涂布 LCD导电银胶打点
芯片底部填充 COB封装
导电胶涂布 PCB板Coating
LED封装 LED照明密封
LED导热胶涂敷电声行业点胶 光学镜头点胶
手机摄像头点胶 电感电阻点胶
半导体微电子封装 汽车零部件打胶
太阳能接线盒打胶 医疗耗材点胶



产品描述参数
性能简介

1.手柄彩色液晶屏,全中文视教编程操作界面,易学易用。

2.操作程序具有画点、直线、连续线、弧、圆、椭圆、跑道、距形、螺旋线、涂布、不规则三维样条曲线连续补间和组合多段线等图形元素。

3.具有区域阵列复制,偏移操作,批量编辑,单步运行,I/O输入输出等功能。

4. 具有条件跳转功能,和双MARK点旋转对针功能。

5.具有区域阵列复制,偏移操作,批量编辑,单步运行,I/O输入输出等功能。

6.具有自动执行、自动复位、产量设定、加工时间计时器等功能。

7.具有四种不同的拉丝工艺选择,可解决拉丝等工艺难题。

8.动作参数编辑完毕,通过串口将动作参数下载至控制器中,即可脱机独立运行。也可将动作参数保存到手持盒中,方便调用;并能进行设备间的图形拷贝及保存。

9.手持盒可存储数百个加工文件,每个文件可支持8000条指令,使用时调出即可。

10.每条动作指令都有独立的开胶延时、关胶延时、退枪高度、独立的提前关胶功能,灵活的批量修改功能可以提高编辑效率,也可解决堆胶问题。

技术参数
参数 说明
电机轴料 4轴 (X / Y1,Y2 / Z )
工作行程范围 500(X)╳ 300(Y1,Y2)╳ 100(Z)
最大速度 500mm/Sec
解析度 0.02mm
重复精度 ±0.02mm
系统脉冲频率 800K
传动机构 闭环微步进同步带(YD-500A为丝杆配置)
使用电压 110V 或 220V
基本功率 350W
气源规格 0.1~0.8 MPa

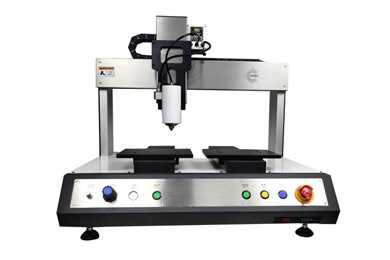

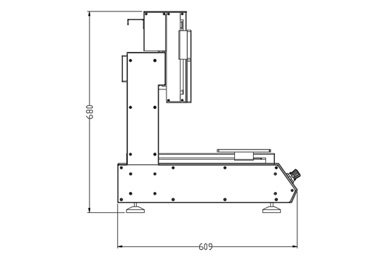

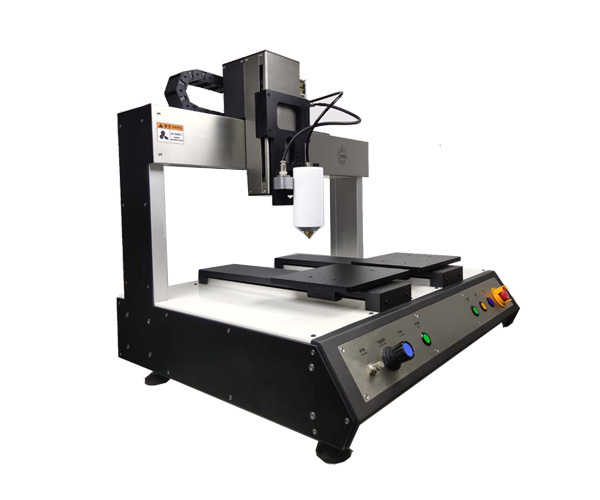

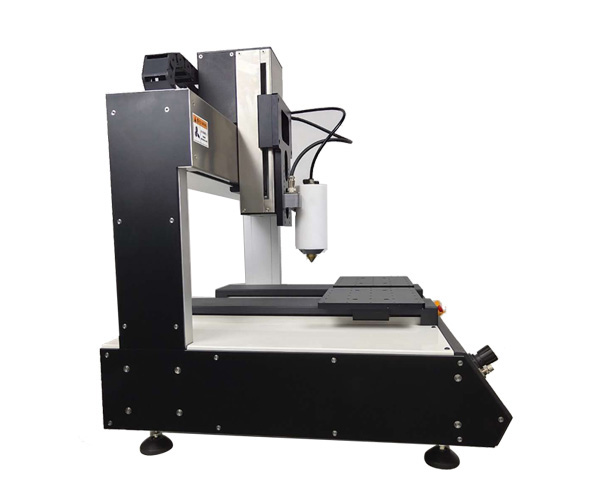

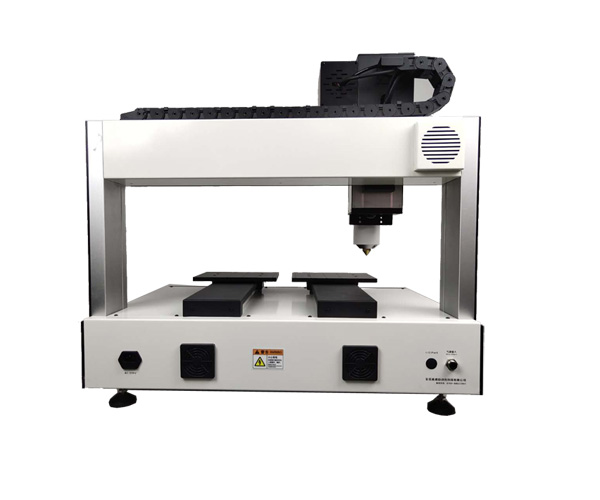

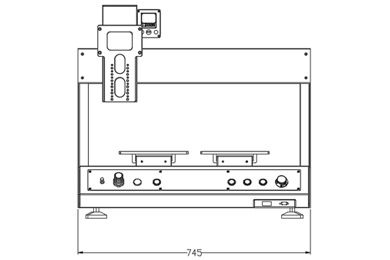

实拍 • 轮廓尺寸
